UPS并机系统共用电池组利弊分析

共用电池组好处：

在图1中的共用电池组并机系统中，如果是100KVA+100KVA并及系统，电池组要保证停电供应1h（电池拟配4组100AH/12V）。当市电异常时，电池组分别向UPS1和UPS2的逆变器供电，当市电异常时，而且假设UPS1中的逆变器1故障，则此时整个电池组可以保证剩下的UPS2的逆变器2工作1h,如图1所示。

当采用分开电池组工作室，若出现以上问题，见图2.此时，只能由电池组2向逆变器2供电，时间只有0.5h，可见供电时间相对电池共用系统少了0.5h，这也就是共用电池组最大且唯一的好处。

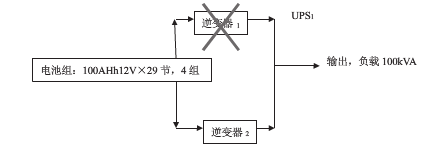

图1  市电异常，共用电池组向逆变器供电

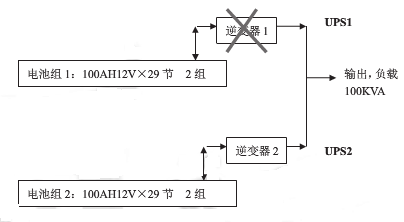

图2  市电异常，分开电池组向逆变器供电

共用电池组存在的问题：

1、并机系统中，一般逆变器之间回油通信线进行均流控制，但是整流器之间并没有通信线进行均流控制，在图3的共用电池系统中，实际是把2台UPS的蒸馏直接并联在一起了，这样在扩容应用中，因为2台整流器没有均流控制，容易导致一台整流器过载，而另外一台也带不动，导致整个系统的整流故障转向电池组放电。

2、共用电池组即使用于冗余备份系统中，当一台UPS的整流器故障，尤其是电压失控，则整个电池组将面临灾难性后果，可能因过充电而导致所有电池组报废。

3、从维护的角度，在电池维护时，若是采用共用系统，则必须将正负极都断开，二电池组一般只在正极设有空气开关。若正负极都接空气开关，则电池回路可靠性下降，若是采用分开的电池组，维护不存在这样的问题。

4、对于系统要求电池供电时间不长而共用一组电池组的情况，则问题更大。一般UPS系统出现问题，有很大部分都是电池组引起。因此，共用一组电池组的情况，会导致整套并机系统的可靠性大大下降，一旦市电异常，只要电池组的一个电池有问题，将导致UPS无输出，后果也是灾难性的。

可见，采用共用电池组的好处，只是在停电时有1台UPS的逆变器故障时，可多提供1倍的供电时间，但是其可靠性会相对分开电池组的情况低很多。UPS的逆变器在停电时故障的概率相对还是比较低，损失也只是减少一半的供电时间，相对整个系统断电还是好很多。所以，对于系统要求可靠性较高的用户，建议还是将电池组分开，最好不要共用，以免牺牲并及系统的可靠性。
